合成塔、加氢反应器、催化裂化装置……你需要监测十几个甚至几十个不同深度的温度点,但设备上不可能开几十个安装孔——这就是多支热电偶的用武之地。一根保护套管、一个工艺法兰接口,里面集成了10多支甚至30支独立热电偶,分别测量不同位置的温度。
从现场实战角度讲清楚:接线箱配置、安装固定方式、密封要求、验收方法、单点故障排查与处理

一、先搞懂:现场一套完整的多支热偶长什么样?

多点热电偶为例,它由多支完全独立的热电偶测点集成于单根重型保护套管内,构成线性阵列式测量链。现场安装后,典型配置包含以下部分:

  • 测温元件

    :单根保护套管内部集成10~30支铠装热电偶芯,根据用户指定的插深位置布置测点。


  • 安装组件

    :设备法兰 + 配对法兰 + 根部卡套紧固件(具体见下文)。


  • 接线箱(大)

    :现场配备一个较大的防爆/防水接线箱,将所有温度变送器(温变)集中安装在箱体内部。每支热电偶的补偿导线在接线箱内接入对应的温变模块(或直接接线至端子排)。


  • 主电缆回传

    :由接线箱引出一根或多根12×2×1.5主电缆(即12对双绞线,每芯1.5mm²)传回机柜间DCS。温变的4-20mA信号通过主电缆传输,不再走单独的热电偶补偿导线


💡 为什么要用大接线箱+集中温变?

· 多支热偶的补偿导线直接拉回机柜间,缆线数量多、成本高、施工复杂。
· 在现场将热偶信号就地转换为4-20mA,然后用多芯主电缆集中传输,节省大量电缆和桥架空间
· 温变模块集中安装在接线箱内,方便检修和更换。

二、安装固定方式(重点:法兰+卡套双重固定)

多支热偶安装在高压设备上,固定方式直接关系到密封可靠性测点定位精度。现场最常用的是法兰连接+根部卡套紧固的组合方式。

第一步:法兰连接(与设备接口)

在设备法兰上焊接或螺纹连接一个配对法兰,多支热偶的保护套管穿过法兰中心孔伸入设备内部。

  • 法兰标准

    :通常采用HG/T 20615(美标)或HG/T 20592(欧标),压力等级需满足设备设计压力(如Class 600、Class 900、PN160等)。


  • 法兰垫片

    :选用与工艺介质和压力等级匹配的缠绕垫或金属环垫(RJ面)。


  • 紧固螺栓

    :按标准扭矩对角紧固,确保法兰面密封均匀。


第二步:根部卡套紧固(关键细节)

法兰连接完成后,在法兰外侧(设备外部),保护套管根部与法兰之间有一个专门的卡套紧固组件。这个卡套的作用非常关键:

  • 作用一:辅助密封

    ——卡套压紧后与保护套管外壁形成金属硬密封,作为法兰垫片之外的第二道密封防线,防止工艺介质沿保护套管外壁泄漏。


  • 作用二:固定保护套管

    ——防止保护套管在介质冲刷或振动下轴向窜动或径向摆动,确保各测点位置精确不变。


  • 作用三:调整插入深度

    ——在法兰紧固前,可通过卡套的位置微调保护套管的插入深度,确保最远端的测点位于工艺要求的精确位置。


🔧 卡套紧固现场操作要点:
1. 安装前检查卡套的锥面或刃口有无损伤(卡套分为前卡套和后卡套,常为双卡套结构)。
2. 在保护套管上标记好插入深度位置,将卡套组件套入套管。
3. 用专用扳手分2~3次逐步拧紧卡套螺母,每次拧紧后稍松,再拧紧,让卡套刃口均匀地咬入套管外壁(约0.1~0.2mm)。
4. 严禁一次性过度拧紧,否则可能卡死套管或损伤卡套刃口。
5. 拧紧后做拉力测试:用手拉或轻轻撬动,确认保护套管不会轴向窜动。
6. 最终拧紧力矩参考厂家数据(通常为30~60N·m,视卡套规格而定)。

⚠️ 常见错误:
· 卡套螺母拧紧力矩过大,导致卡套刃口切入过深,保护套管被“掐”出深痕,成为应力集中点,长期运行后可能断裂。
· 卡套组件装反(前后卡套位置颠倒),无法形成有效密封和固定。
· 忘记做拉力测试,投用后套管在介质压力下被“顶”出,测点位置偏移。

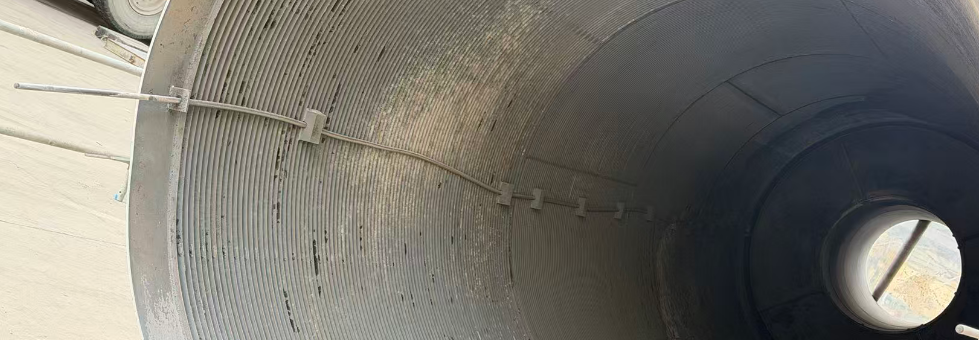

第三步:设备内部固定

第一步:根据厂家推荐位置焊接卡子

设备制造或检修阶段,在设备内部预先焊接定位卡子(也称导向支架或定位块),用于固定多支热偶保护套管在设备内部的走向和位置。

  • 卡子位置确定:必须依据热偶厂家提供的插深图纸和推荐位置来确定每个卡子的焊接点。厂家会根据套管的长度、直径、材质、设备内部结构,计算出需要几个卡子、每个卡子间距多少(通常每隔2~3米设一个卡子)。

  • 卡子类型:常见为Ω形卡箍或U形螺栓,焊接在设备内壁或内部支撑结构上。材质需与设备内部环境兼容(不锈钢、耐热钢等)。

  • 焊接要求:卡子焊接必须由持证焊工按规范施焊,确保焊缝牢固。严禁随意更改卡子位置或减少卡子数量,否则套管内部无支撑,等于“悬空”在设备内部。

第二步:将套管固定于卡子内

设备内部焊接工作完成并验收后,将多支热偶保护套管逐段穿入设备内部,并将套管放入已焊接好的卡子中固定。

  • 固定方式:将套管嵌入Ω形卡箍内,用螺栓或锁紧片将卡箍压紧,使套管不能径向晃动。部分设计采用“U形螺栓+压板”结构,可适应不同管径。

  • 固定要点

    • 卡箍与套管之间通常加垫一层薄石棉布或不锈钢垫片,避免金属直接接触磨损(防止高温下卡箍与套管焊接粘连)。

    • 紧固力度以套管不会上下左右晃动为准,但不要压得太紧(避免套管热膨胀时卡死或因应力过大损伤)。

    • 卡箍应均匀分布在套管全长,两端支撑点距离不宜过大,避免套管自重导致弯曲。

    • 第三步:固定验收

套管全部固定完成后,须进行内部固定验收:

  1. 晃动检查:用手或撬棒轻推套管各个支撑点,确认套管在卡子内无可见晃动

  2. 轴向检查:确认套管在轴向方向有一定热膨胀余量(通常套管末端不与设备内壁顶死,留出5~10mm伸缩间隙)。多支热偶在高温下会热胀伸长,如果两端顶死,套管会弯曲甚至折断。

  3. 卡子焊缝检查:目视检查所有卡子焊缝无裂纹、无虚焊,必要时做着色探伤。

  4. 插入深度复测:再次测量保护套管伸出设备法兰面的长度,与厂家图纸要求的插入深度一致,确认各测点位于设计位置。

  5. 记录存档:验收完成后,将卡子布置图、固定方式、验收结果记录在安装档案中。

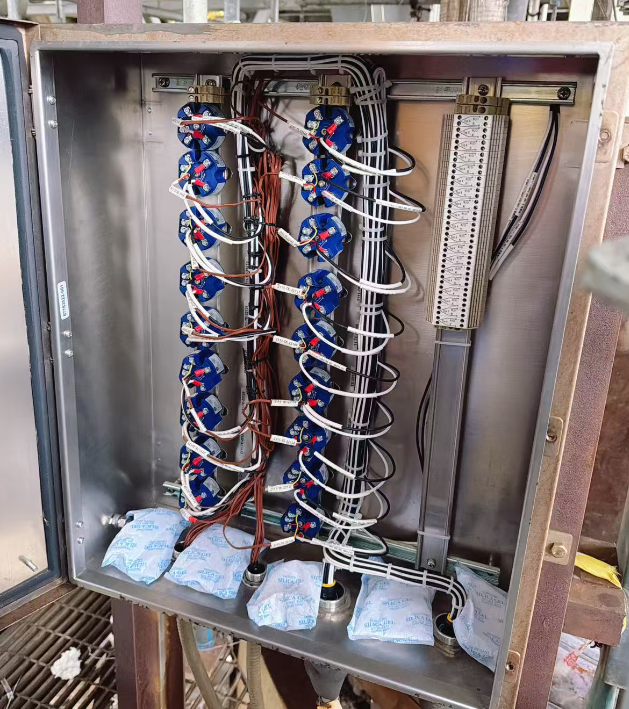

第四步:接线箱安装

在设备母拧紧力矩过大,导致卡套刃口切入过深,保护套管被“掐”出深痕,成为应力集中点),将所有温度变送器模块集中安装在箱内。

  • 接线箱选型

    :尺寸需容纳足够数量的温变模块(如每支热偶配一台温变,16支热偶就需要16台温变),并预留20%的备用空间。


  • 温变模块安装

    :通常为导轨式安装(DIN导轨),卡装在接线箱内部的安装底板上。


  • 接地要求

    :温变的接地端子需统一接至接线箱内的接地排,接地排再与现场接地网连接。


三、密封方式(三道防线)

多支热偶用于高压设备,密封是重中之重。现场主要有三道密封防线:

第一道:法兰垫片密封

设备法兰与配对法兰之间的垫片,是主密封。选用合适的垫片材质和形式(缠绕垫、金属环垫等),按标准扭矩紧固螺栓。

第二道:根部卡套密封

如前所述,卡套与保护套管外壁形成金属硬密封,作为第二道防线。即使法兰垫片微漏,卡套也能阻断介质沿套管外壁泄漏的路径。

第三道:保护套管与铠装芯之间的密封

铠装热电偶芯与保护套管之间的间隙,在接线盒(或接线箱入口)处需要密封处理:

  • 标准配置

    :不密封(允许微量气体从铠装与保护管之间逸出,防止内部压力积聚)。


  • 焊接密封型

    :适用于高压或腐蚀性介质,在保护套管根部与接线盒连接处焊接密封(需在订购时注明)。


  • 卡套密封型

    :通过卡套压紧实现密封,协议供货。


💡 现场常见做法:在多支热偶的接线盒或接线箱引入口处,采用防爆密封格兰+密封胶泥进行封堵,确保外部潮气不会沿电缆进入箱体或保护套管。

四、验收方法

多支热电偶安装后,必须逐点验收,确保每支热电偶及其配套温变都能正常工作。

1. 外观检查

  • 保护套管无划痕、压痕、裂纹;卡套紧固处无异常变形
  • 法兰安装面平整,垫片对中,螺栓紧固均匀
  • 接线箱内部清洁,温变模块安装牢固,接线端子无锈蚀、松动
  • 各引出线标识清晰(每支热电偶及对应的温变通道应有独立编号)

2. 绝缘电阻测试

  • 用500V兆欧表测量每支热电偶的正负极之间、以及热电偶与保护套管之间的绝缘电阻
  • 合格标准

    :通常要求≥100MΩ(常温下),具体按产品说明书


  • 如果绝缘电阻偏低,可能存在受潮、绝缘材料破损等问题

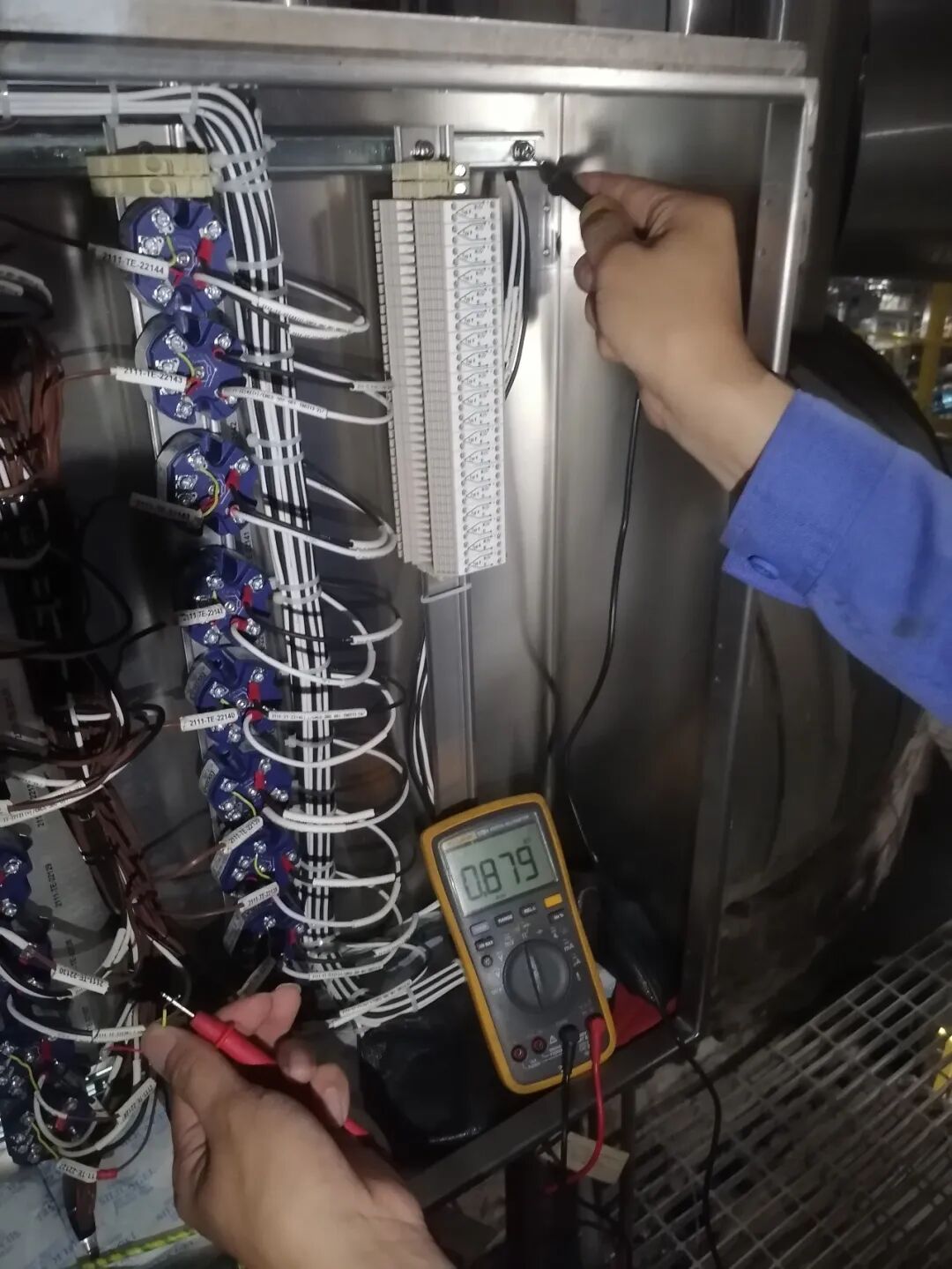

3. 温变及回路联校

  • 在现场接线箱内,从每台温变的输入端注入标准毫伏信号(热电偶对应的热电势),检查DCS显示温度是否与标准值一致
  • 从温变的输出端(4-20mA回路)测量电流,检查是否与注入信号对应
  • 特别注意

    :多支热偶的温变集中在同一个接线箱内,接线密集,容易发生错接——A点热电偶接入了B点温变,或温变输出线接错了DCS通道。验收时必须逐一核对位号!


💡 验收小技巧:如果某支热偶显示明显异常(如室温显示100℃),优先检查接线是否正确,而非怀疑热电偶本身损坏。


五、某个点故障:如何判断?如何处理?

故障现象速查表

现象
可能原因
排查方向
DCS无信号(4mA以下或超量程)
温变供电丢失、热电偶断路、接线松、温变损坏
先查接线箱内温变供电(24V);再查热电偶输入端通断
显示数值偏低或偏高
温变零位/量程漂移、热电偶老化、补偿导线接反
查温变参数;查热电偶极性;与临近点对比
显示数值波动
接触不良、温变模块干扰、接线松动
紧固接线;检查屏蔽层接地;更换温变模块测试
显示与其他点趋势相反或明显异常
接线错(热电偶错接或4-20mA线错接)
逐一核对位号与DCS通道对应关系
多点同时异常
主电缆问题、温变供电故障、DCS卡件故障
检查温变供电保险;测主电缆各芯通断;检查DCS卡件

详细排查步骤(按顺序)

第一步:确认问题在哪个环节

从DCS端往前反推:

  • 在DCS机柜端断开该通道的4-20mA信号线,用信号发生器给一个标准电流(如12mA),看DCS显示是否正确。如果正确 → 问题在现场;如果不正确 → 问题在DCS卡件或组态。

第二步:检查现场接线箱

  • 打开接线箱,检查该通道温变的供电(24V DC)是否正常
  • 检查温变的输入端(热电偶接线)是否松动、氧化;测量热电偶正负极电阻(正常几Ω~几十Ω,无穷大说明断路)
  • 检查温变的输出端(4-20mA回路)接线是否牢固
  • 用万用表mA档串入回路,测量实际电流是否与DCS显示一致

第三步:现场侧排查

  • 检查保护套管是否有泄漏痕迹(介质渗入会污染绝缘材料)
  • 检查铠装热电偶芯是否有明显弯折或磨损
  • 对于柔性多点热电偶,检查铠管是否有明显弯折或磨损

处理方案

1. 可在线处理的故障

  • 接线松动/氧化

    :重新紧固或打磨端子后重接


  • 温变参数漂移

    :用475手操器或温变自带按键重新校准零位和量程


  • 温变模块损坏

    :更换同型号温变模块(接线箱内有备件位的最佳)


  • 接线错接

    :将线接回正确位置,并重新核对所有点


2. 需要停车处理的故障

  • 热电偶偶丝断路/损坏

    :需更换热电偶芯或整支更换(多支单点式可单独抽换某支)


  • 保护套管泄漏

    :需停车更换保护套管


  • 铠管磨损/断裂

    :需停车检修或更换


📌 关于多支单点式的一个优势:如果采用的是“多支单点”结构(每支铠管对应一个测点),某支损坏后可以单独抽出更换,不需要整体报废。选型时可根据现场维护条件考虑。

六、现场维护建议

  • 做好标识

    :每支热电偶及对应的温变通道在接线箱内外都要做永久性标识(使用线号管和标签),避免错接


  • 定期检查接线箱密封

    :尤其是露天安装的接线箱,入夏前和入冬前检查格兰头和密封圈,防止进水


  • 记录温变参数

    :每台温变的量程、零位、冷端补偿方式在投用后记录存档


  • 主电缆备用芯

    :12×2×1.5主电缆通常会有备用芯,定期检查备用芯是否有破损或受潮


  • 备件管理

    :接线箱内建议预留1~2台同型号温变作为备件,减少故障时停运等待时间
