标准化作业书：双法兰液位计现场迁移操作

适用场景：双法兰差压变送器测量液位时，因安装位置、介质密度变化或量程调整需要进行零点迁移或满度迁移的现场操作。
目标：按此清单操作，确保迁移后零点准确、满度准确、DCS与变送器一致。

一、操作风险预控（操作前必读）

⚠️ 安全第一！

1. 必须“先关死取压根部阀”
关闭正压侧和负压侧根部阀，打开放空阀泄压，确认压力归零后再挂手操器。
为什么？双法兰毛细管内充有硅油，内部可能带有工艺高压。不关根部阀直接拆线或挂手操器，高压介质可能从取压口喷出，造成人身伤害。

2. 穿戴好个人防护装备（PPE）
安全帽、护目镜、防酸碱手套（视介质而定）、工作服。

3. 办理作业票
与工艺人员确认：已将该液位计切出联锁（如有），工艺已确认可以作业。

4. 双人作业
一人操作手操器，一人现场监护并确认阀门状态。

💡 手操器（HART）连接前确认：
· 手操器型号支持该变送器（如罗斯蒙特、横河、E+H等）
· 手操器电池电量充足
· 手操器已正确连接到变送器接线端子上（注意正负极）

二、操作前数据记录（手填）

在操作前，先记录以下关键数据，便于核对和追溯：

三、迁移操作步骤

1 关闭根部阀，泄压

• 关闭正压侧根部阀（高压侧）
• 关闭负压侧根部阀（低压侧）
• 打开正负压侧放空阀，确认压力已泄放至零
• 确认手操器读取的PV值接近0 kPa（或迁移后的预期值）

□ 正压侧根部阀已关

□ 负压侧根部阀已关

□ 放空阀已打开，压力已泄放

2 连接HART手操器，读取当前参数

• 将手操器连接到变送器接线端子（注意正负极）
• 读取并记录：当前PV值（差压）、LRV（量程下限）、URV（量程上限）
• 确认变送器通讯正常

□ 手操器已连接

□ PV值已记录：______ kPa

□ LRV已记录：______ kPa

□ URV已记录：______ kPa

3 计算迁移量

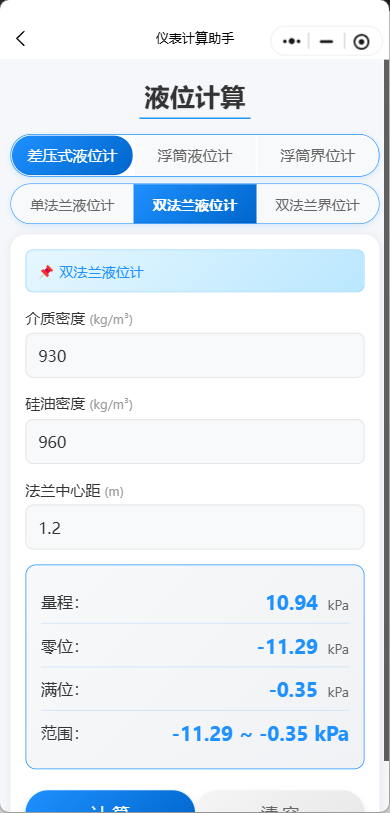

双法兰迁移量计算公式：使用小程序：仪表计算小工具

迁移量 = -ρ_硅油 × g × H
满量程对应差压 = ρ_介质 × g × H_max - ρ_硅油 × g × H

填入已确认的参数：

计算结果：

• 迁移量（LRV）= ______ kPa
• 满量程差压（URV）= ______ kPa

4 执行迁移设置

• 进入手操器菜单：Device Setup → Detailed Setup → Range Values
• 将计算出的LRV和URV写入变送器
• 确认写入成功后，将变送器切回自动模式

□ LRV已写入：______ kPa

□ URV已写入：______ kPa

□ 变送器已切回自动模式

💡 不同品牌手操器菜单路径略有差异，常见路径：
· 罗斯蒙特：Configure → Manual Setup → Variables → Range Values
· 横河：Device Setup → Range & Units → LRV/URV
· E+H：Device Setup → Application → LRV/URV

5 关闭放空阀，缓慢打开根部阀

• 先关放空阀

  （正压侧和负压侧）




• 缓慢打开正压侧根部阀

  （注意观察PV值变化，防止冲击）




• 缓慢打开负压侧根部阀

• 确认手操器PV值稳定，与工艺实际液位对应

□ 放空阀已关闭

□ 正压侧根部阀已缓慢打开

□ 负压侧根部阀已缓慢打开

□ PV值稳定，与工艺一致

⚠️ 根部阀严禁快开快关！快速打开会导致高压冲击膜片，造成膜片变形或损坏。

四、迁移后验证三步法

✓ 第一步：验证零点

确认当前PV值是否为0%（或与工艺实际液位一致）。

• 在DCS上查看液位显示，应接近0%或工艺实际值
• 在手操器上读取PV值（差压），应与LRV一致

□ DCS液位显示为 ______ %

□ 手操器PV值为 ______ kPa

□ 零点验证 □ 通过

✓ 第二步：验证满度

用标准压力发生器给变送器加满量程压力，检查输出是否为100%。

• 断开根部阀（关死），连接标准压力发生器
• 施加满量程差压（= URV - LRV），检查DCS显示是否为100%
• 如果偏差超过允许范围（通常±0.5%），需重新校准

□ 施加压力 ______ kPa

□ DCS显示 ______ %

□ 满度验证 □ 通过

💡 如果没有标准压力发生器，可以用“替代法”：在保证安全的前提下，让工艺将液位调整到满量程附近，比对DCS显示与实际液位。

✓ 第三步：验证DCS组态

检查DCS组态里的量程是否与变送器新量程一致。

• 确认DCS侧的量程下限/上限与变送器LRV/URV完全一致
• 确认DCS的单位与变送器一致（kPa / mmH₂O / m）

• 特别提醒：

  这一步经常被忽略，很多“迁移后显示不准”的问题，根源就是DCS组态没改！




□ DCS量程下限：______ 与变送器LRV一致

□ DCS量程上限：______ 与变送器URV一致

□ DCS单位一致

□ DCS组态验证 □ 通过

五、异常处置预案

预案1：迁移后显示依然不准

可能原因1：毛细管两侧填充硅油密度变化（受环境温度影响）
→ 记录环境温度，查阅变送器说明书中的硅油温漂系数，计算温度补偿值
→ 在DCS端做温度修正，或在变送器内启用温度补偿功能（如有）

可能原因2：法兰膜片上有积垢或结晶
→ 检查法兰膜片表面是否清洁，必要时清洗

可能原因3：根部阀未完全打开
→ 确认根部阀全开，引压管路通畅

预案2：迁移后DCS显示与现场就地液位计不一致

→ 检查就地液位计是否准确（可能是就地液位计本身有问题）
→ 确认介质密度是否发生了变化
→ 重新执行验证三步法

预案3：手操器通讯不上

→ 检查变送器供电是否正常（二线制仪表需要回路供电）
→ 检查回路负载电阻是否≥250Ω
→ 检查手操器连接线正负极是否接反
→ 检查手操器电池电量

六、操作完成确认清单

□ 根部阀已恢复，放空阀已关闭

□ 变送器PV值与工艺实际液位一致

□ 零点验证通过

□ 满度验证通过（或替代验证完成）

□ DCS组态与变送器量程一致

□ 联锁已恢复（如有）

□ 操作记录已填写完毕

□ 工器具已清点回收

□ 现场已清理干净
