小型压力变送器在CYB13I产品的基础上外形做了改进，该变送器被设计为贴片电路，外形小巧，体积仅为其他产品的一半，可与进口压力变送器相媲美。产品出线方式主要分为直接出线与赫斯曼出线两种方式。

该变送器可广泛用于石油、冶金、电力、医药、食品、轻纺、水利、地质等领域对腐蚀性气体、液体、蒸汽的压力测量与控制。

029-85361523

咨询产品

产品详情

CYB13I 小型压力变送器

一、产品简介

小型压力变送器在CYB13I产品的基础上外形做了改进，该变送器被设计为贴片电路，外形小巧，体积仅为其他产品的一半，可与进口压力变送器相媲美。产品出线方式主要分为直接出线与赫斯曼出线两种方式。

该变送器可广泛用于石油、冶金、电力、医药、食品、轻纺、水利、地质等领域对腐蚀性气体、液体、蒸汽的压力测量与控制。

二、技术性能

量程范围	-100…0～35…1000 (KPa)	精确度	±0.1%F.S ±0.2%F. ±0.3%F.S
量程范围	0～1、2、20…60(MPa)	长期稳定性	≤±0.2%F.S/年
过载压力	≤ 额定量程的1.5倍	介质温度	－20～+85℃
测量介质	与316L不锈钢兼容的气体、液体	响应时间	≤1ms

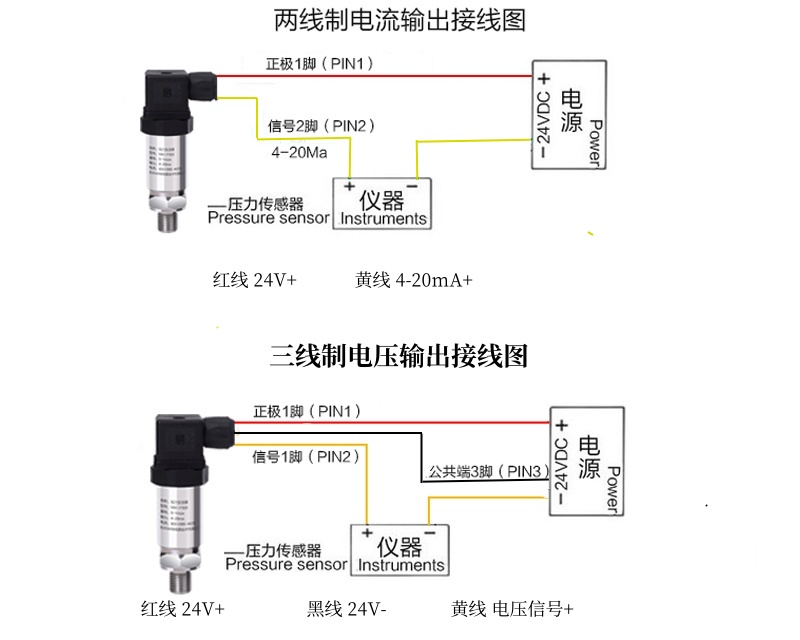

输出信号	4～20mA 二线制	压力接口	M20×1.5或用户自定
输出信号	0～5VDC 三线制	防爆标志	ExiaIICT6
供电电压	12～36VDC (标定值为+24VDC)	防护等级	IP65

三、产品特点

● 体积小巧，适合安装在空间有限的场合

● 316L不锈钢隔离膜片结构

● 高精度，全不锈钢结构
● 抗干扰强，长期稳定性好

四、外形结构

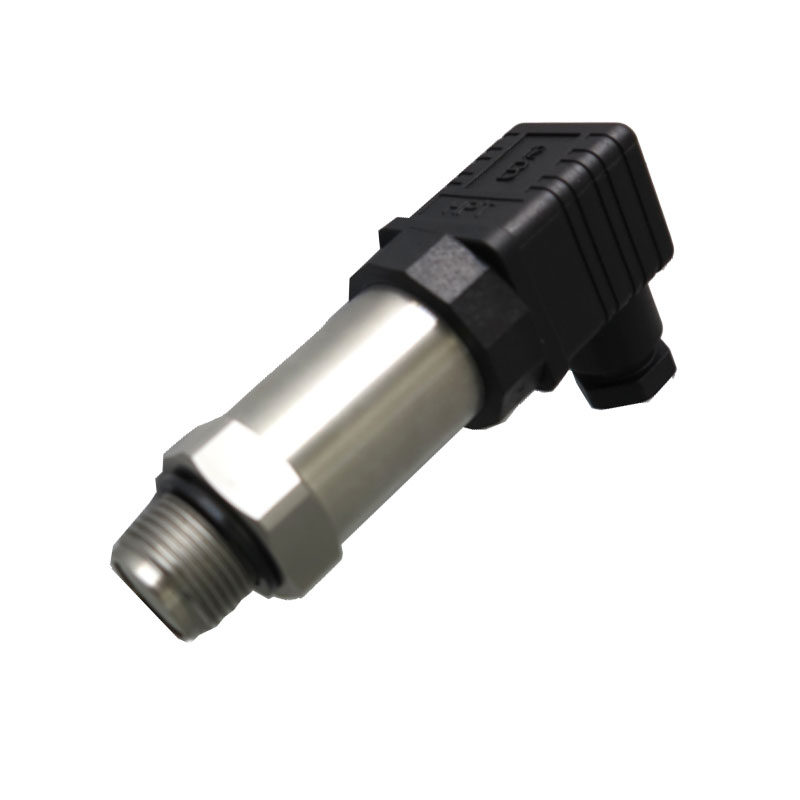

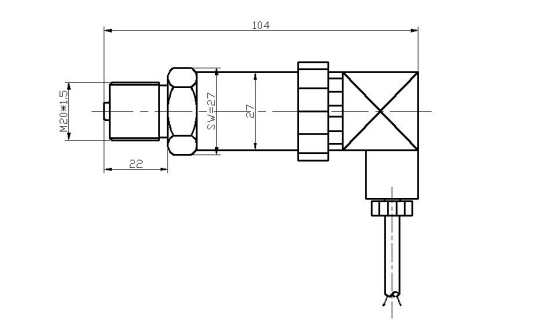

1.CYB13I赫斯曼出线尺寸图

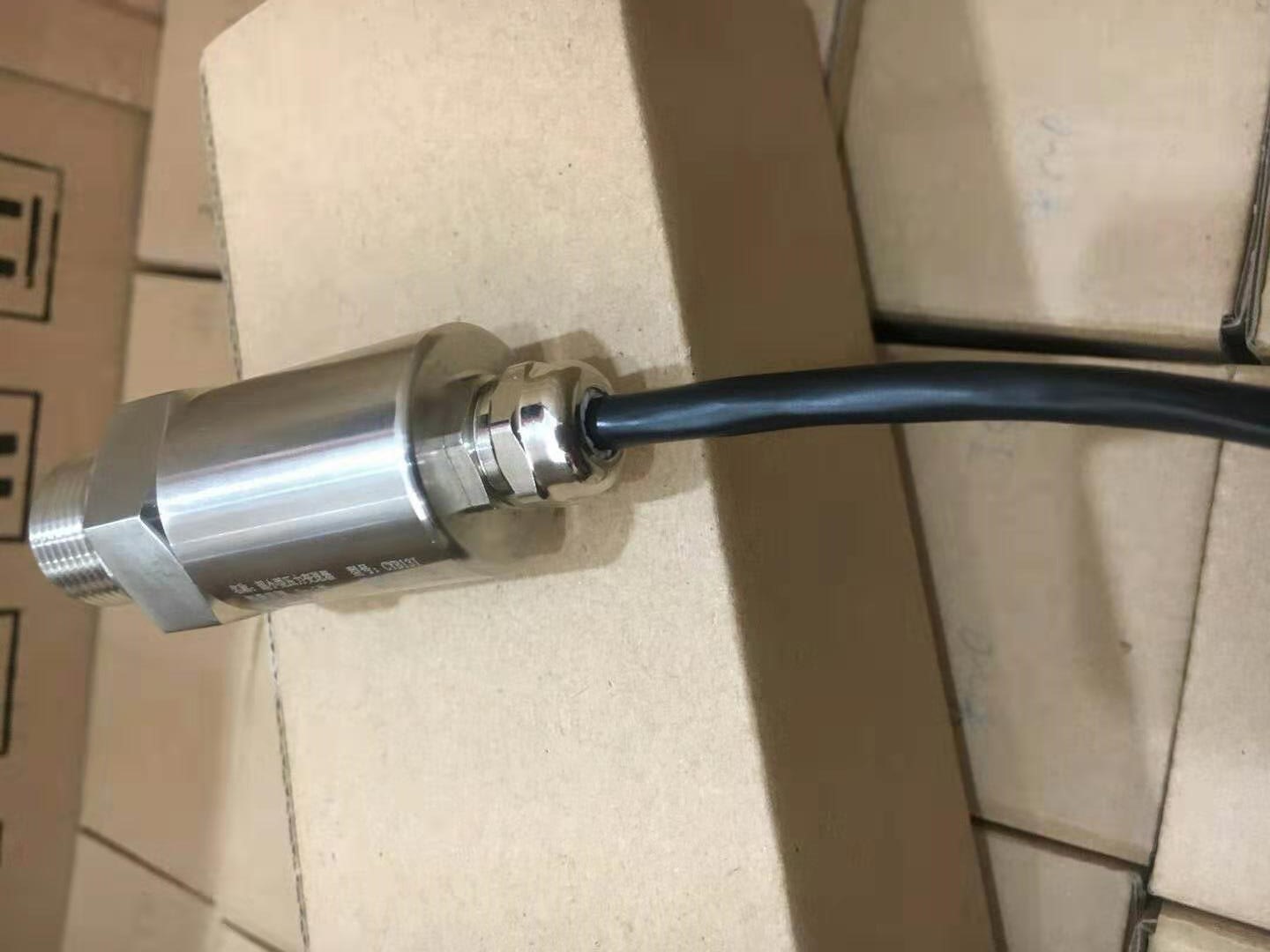

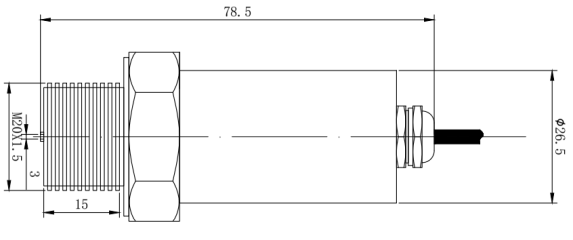

2. CYB13I 直接出线尺寸图

五、产品选型

CYB13I							小型压力变送器
	G						表压
	A						绝压
		0~X （KPa或MPa）					量程
			J01				±0.1%FS
			J02				±0.2%FS
			J03				±0.3%FS
				C1			4~20mA输出
				C2			0~5VDC输出
				C0			特殊
					M1		M20×1.5 外螺纹
					M3		M12×1 外螺纹
					M0		特殊
						F1	赫斯曼接头出线
						F2	直接出线
						F0	特殊
